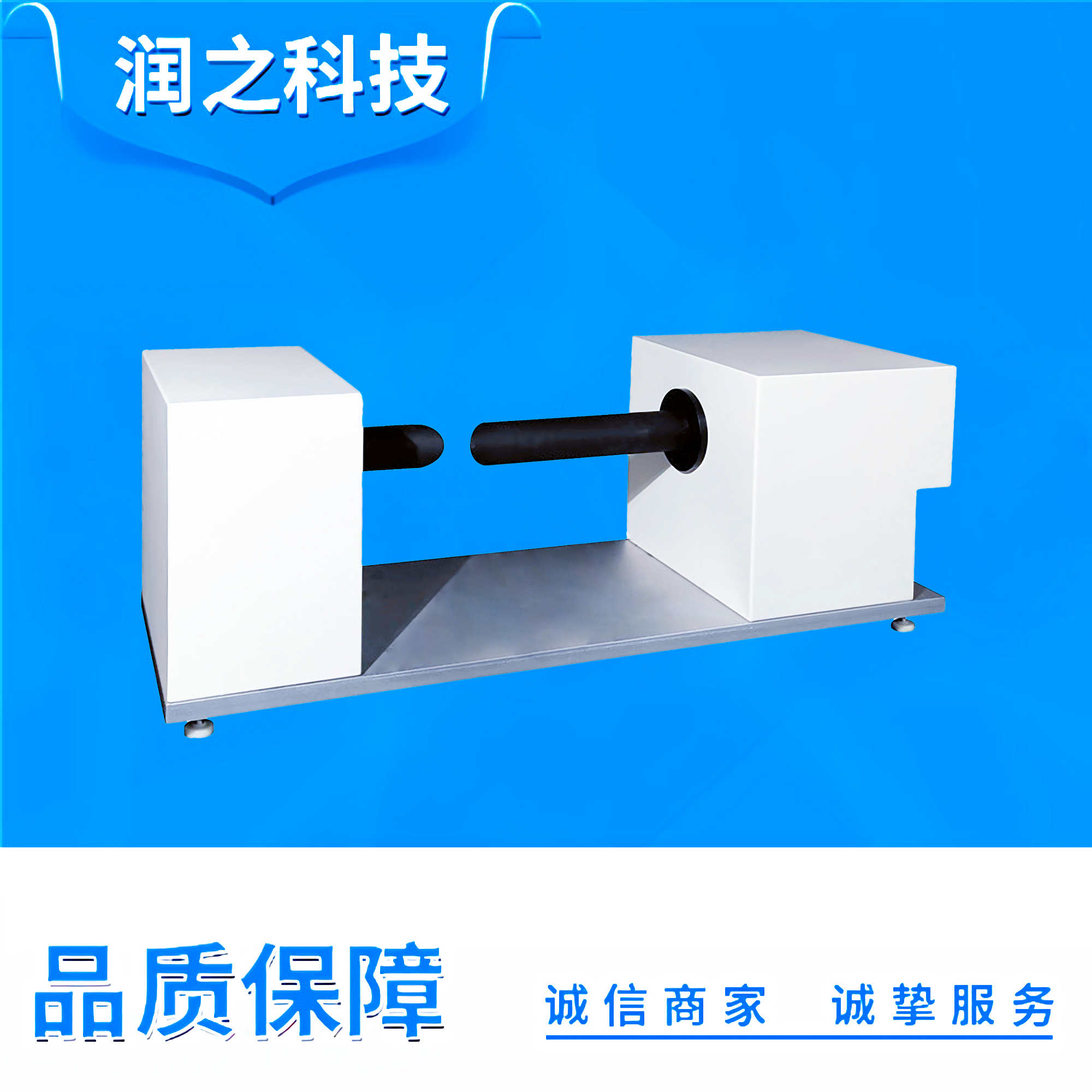

Rise-5001型噴霧激光粒度儀

噴霧激光粒度儀

一、產品簡介

Rise-5001噴霧激光粒度儀是根據霧滴測定的需要，采用夫瑯和費衍射原理和全量程米氏（ Mie）散射理論專門設計開發的一款激光粒度分析儀，可實時測量霧滴粒度分布，具有測試速度快、測量范圍寬，全自動操作等特點。

適用于噴嘴制造、噴霧、噴霧干燥、燃油噴霧、結冰風洞、水霧、煙霧、消防干粉、氣霧劑生產等行業的粒度測量。

二、儀器性能

測試原理：全量程米氏（ Mie）散射理論，夫朗和費散射理論。

測量范圍：0.1μm～1200um，全量程不分檔測試。

測試精度：重復性誤差＜1％

信號光源：采用He-Ne激光氣體光源，波長0.6328微米，壽命25000小時。

工作電源：AC220V ±10％ 200W

產品重量：20kg

輸出報告：輸出報告中有粒度分布曲線和粒度數據圖表，有D10、D50、D90、索特直徑（SMD）和比表面積等特征參數，另有自定義參數可根據需要自行輸入。

軟件運行環境：Windows 98/XP/7/8/10系統均可運行。

軟件具有著作權以及軟件登記證書，行業經驗十九年。

三、儀器特點

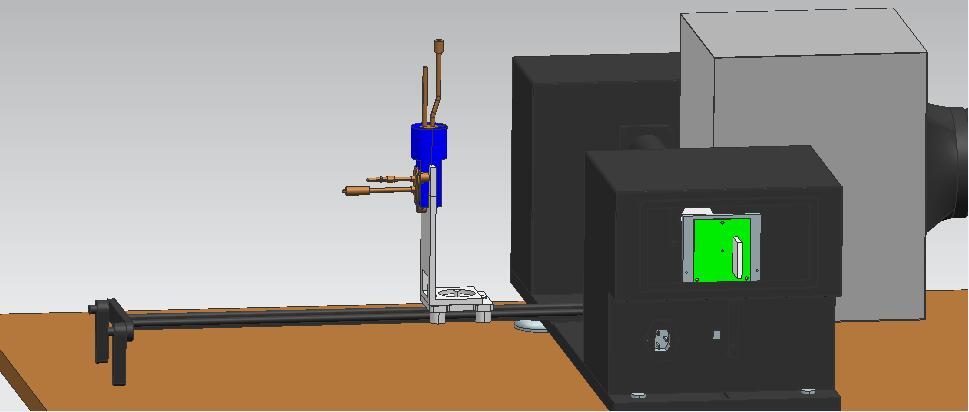

儀器結構為連體式：

儀器主機與測試部件裝置固定在一個光學平臺上，并且選用單一高穩定He-Ne氣體激光光源，相比于其他類型的激光器具有單色性好、相干性高、發散角小、穩定性強等優點，確保了光路穩定，提升了檢測精度。

取樣檢測區域，經過科學精密測量，確定Z佳檢測距離，避免了霧滴多重性疊加造成的數據不穩定。

專業設計：采用大口徑廣角傅立葉透鏡，光路自動對中系統。

操作簡便：標準、量化、簡單的操作能夠在短時間內熟練掌握，測試數據過程在數秒鐘完成。

可視性強：測試軟件界面友好，測試過程清晰可見。標準、量化、簡單的操作，有效縮短了測試時間，降低了對操作人員的要求。

適應性強：獨特的專業設計，有效的防止顛簸、灰塵，霧滴等影響，便于在各種惡劣環境下工作。

設備維護：全面的技術培訓和內容詳盡的使用操作說明書、軟件在線幫助使操作人員能準確操作、解決疑問、排除故障。

四、軟件功能

PADMAS顆粒粒度測量分析系統（Particle Diameter Measure & Analysis System）功能強大，測試數據可以做平均、統計、比較和模式轉換等處理，并且支持定時存取功能，可以實時動態分析不同時間霧滴粒度狀態；

數據處理具有微分分布、累積分布、標準分級、R-R分布、自定義分級、按目分級和數量分布等多種格式。

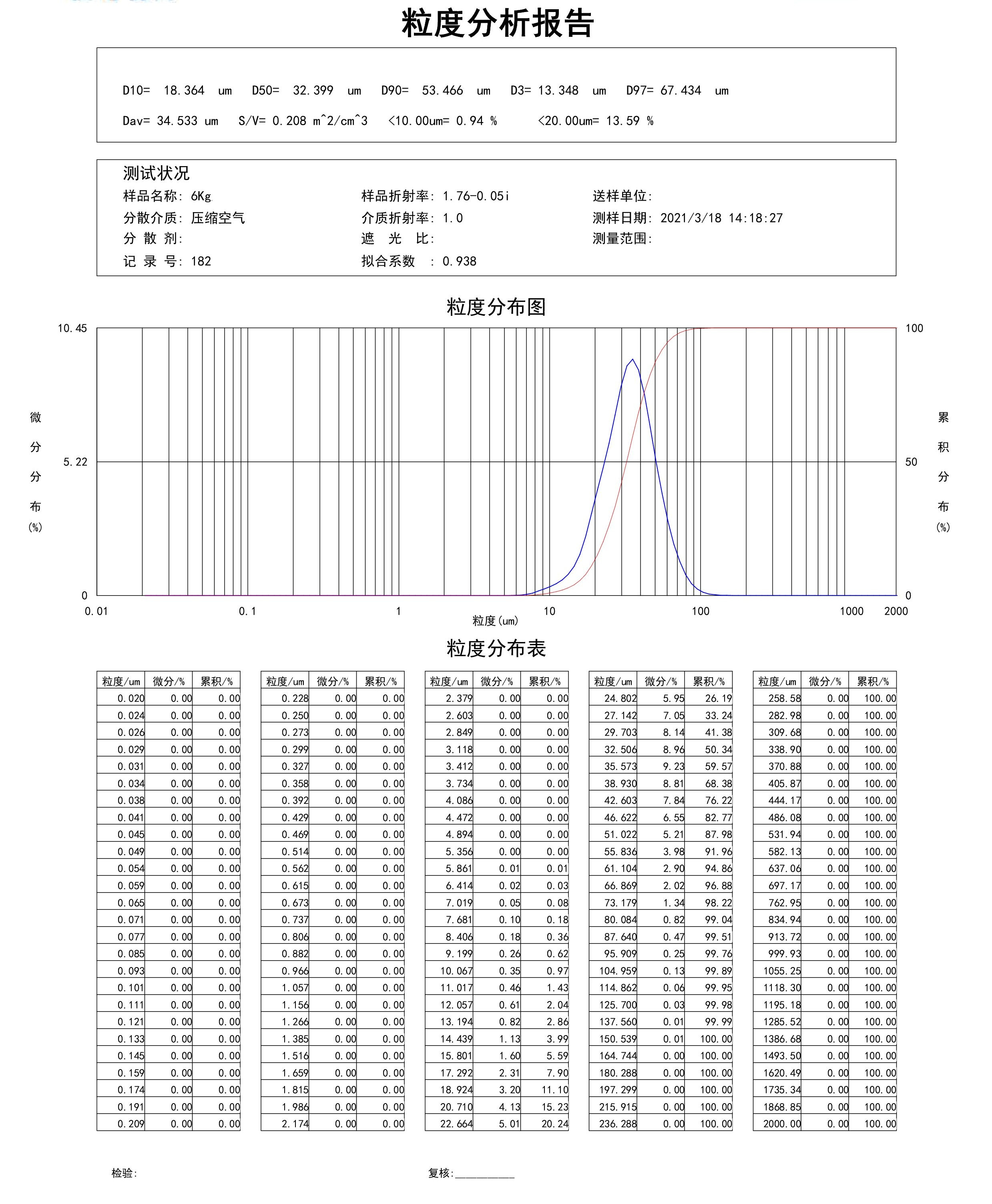

測試報告中有粒度分布圖形和粒度數據圖表，有D10、D50、D90、索特爾直徑（SMD）和比表面積等特征參數，有四個自定義參數根據需要自行輸入，重量比表面積與體積比表面積可以互換。粒度數據可保存到EXCEL。支持中、英文格式測試報告打印，頁眉和頁腳可根據需要進行修改，有打印預覽功能，能夠?qū)⒘６确植紙D形和粒度數據圖表存成圖片或PDF格式，便與WORD交互使用?？筛鶕?jù)用戶需要增加其他處理功能。報告模板如下（可自定義）

五、客戶現場

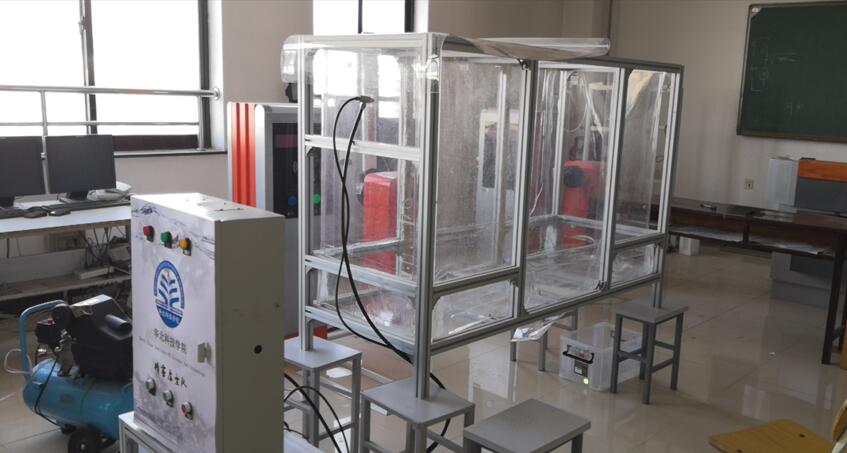

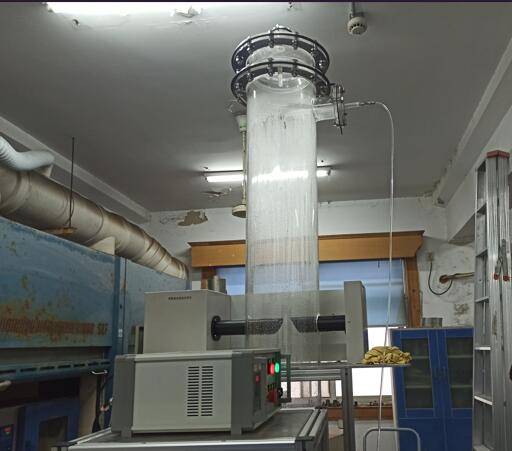

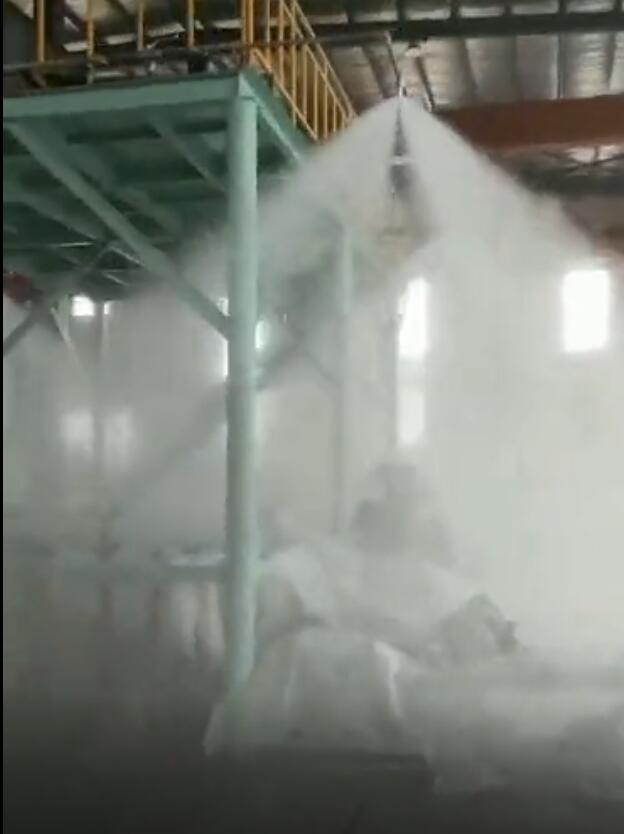

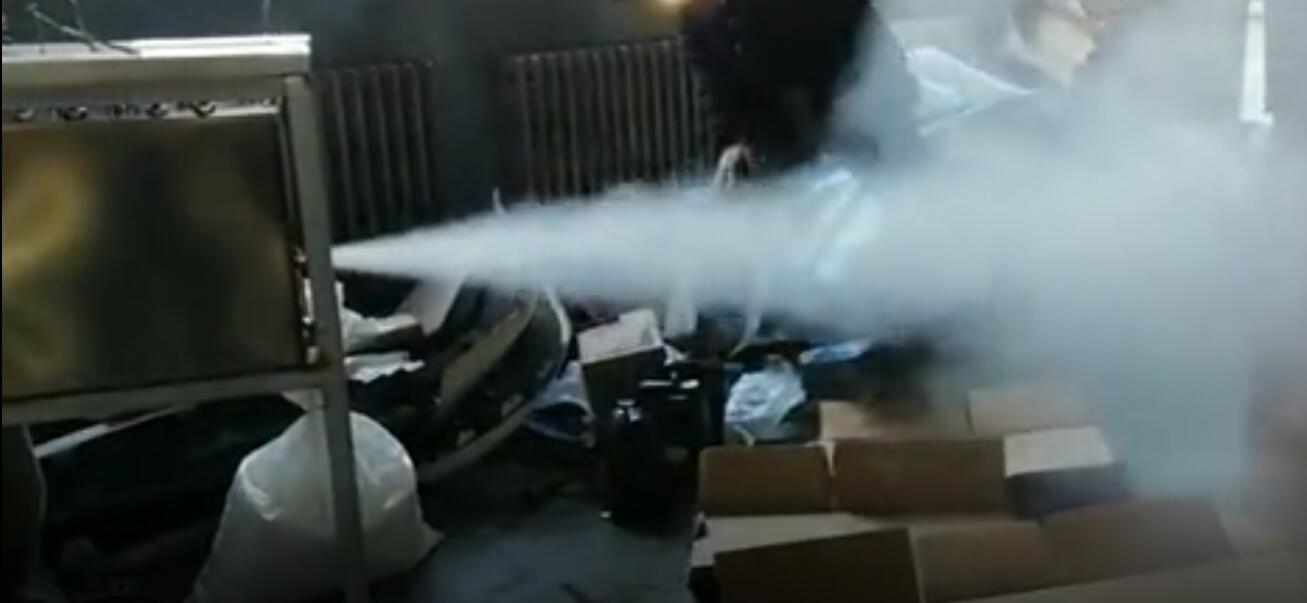

根據噴霧環境不同，設備都會相應調整，以下部分應用場景供參考

六、代表客戶：中國重汽、凱德斯、巨有科技、上海交大等
